艾默生UPS電源無輸出故障維修小貼士：艾默生UPS電源（如UHA1R、UHA3R、ITA系列）作為工業自動化、數據中心、精密設備的核心供電保障設備，承擔著市電穩壓、不間斷供電的關鍵作用，其輸出穩定性直接決定后端設備的安全運行與數據安全。無輸出是艾默生UPS電源最常見的硬件故障之一，表現為接通電源后，UPS面板無顯示、無輸出電壓，或面板顯示正常但后端負載無供電，市電中斷后無法切換至電池供電，嚴重時會導致后端服務器、工控設備停機，造成數據丟失、生產中斷等重大損失。此類故障中，硬件故障占比達85%以上，軟件設置、負載異常僅為次要因素。
一、核心硬件故障原因（按故障概率排序，精準定位）
艾默生UPS電源無輸出的核心硬件原因，本質是供電鏈路、核心轉換部件、控制部件或保護電路出現異常，導致市電無法正常整流、電池無法放電，或逆變器無法將直流電轉換為交流電輸出。結合現場故障統計，蓄電池組、逆變器、輸入輸出電路、靜態開關及控制板故障占比合計達90%，具體分為四大類，兼顧艾默生不同系列機型的共性故障，結合常見故障碼、故障現象輔助判斷，同時結合設備硬件結構特性，明確各類故障的典型特征，提升排查效率。
（一）蓄電池組故障（最常見，占比35%）
蓄電池組是艾默生UPS電源的儲能核心，負責市電中斷時為逆變器提供直流供電，其故障直接導致UPS無法輸出，尤其長效機型故障更為突出。常見故障包括：一是蓄電池老化、容量衰減，多因長期浮充、充放電不當或使用年限過長（超過5年）導致，表現為蓄電池內阻增大、端電壓不足，市電中斷后無法為逆變器供電，UPS面板顯示“電池欠壓”（故障碼BATT LOW），無輸出電壓；二是蓄電池單體損壞、漏液或短路，單個或多個單體電池損壞會導致整組電池供電能力下降，嚴重時引發電池組短路，觸發UPS保護機制，切斷輸出，打開電池柜可觀察到電池漏液、鼓包、外殼破損，用萬用表測量單體電壓，低于12V（12V單體）或2V（2V單體）即為異常；三是電池連接線故障，連接線松動、氧化或斷裂，導致電池組與逆變器之間供電中斷，表現為UPS面板顯示電池正常，但市電中斷后無輸出，測量電池組總電壓正常，而逆變器輸入端無電壓；四是電池充電電路故障，充電模塊損壞、整流橋失效，導致蓄電池無法正常充電，長期處于欠壓狀態，市電中斷后無法放電輸出，同時伴隨“充電故障”報警（故障碼CHRG FAIL）。
（二）逆變器故障（占比25%）
逆變器是艾默生UPS電源的核心轉換部件，負責將蓄電池的直流電轉換為220V/380V交流電輸出，其故障會導致UPS無法完成交直流轉換，直接表現為無輸出，是無輸出故障的核心原因之一。常見故障包括：一是逆變器功率模塊（IGBT）損壞，多因市電浪涌、負載短路或模塊老化導致，表現為UPS面板顯示“逆變器故障”（故障碼INV FAIL），無輸出電壓，用示波器檢測逆變器輸出端無波形，模塊表面可能出現燒蝕痕跡；二是逆變器驅動電路故障，驅動芯片、光耦損壞或驅動線路虛焊，導致功率模塊無法正常導通，逆變器無法輸出，表現為面板顯示正常，但輸出端無電壓，用萬用表檢測驅動電路輸出信號異常；三是逆變器濾波電容故障，濾波電容鼓包、漏液或容量衰減，導致輸出波形畸變，嚴重時逆變器保護停機，無輸出，同時可能伴隨逆變器過熱現象；四是逆變器過流、過壓保護觸發，因負載短路、輸入電壓異常導致保護電路動作，切斷逆變器輸出，排查負載或輸入電壓后可短暫恢復，若頻繁觸發，需檢查逆變器硬件是否損壞。此外，艾默生高頻UPS采用的升壓型IGBT整流設計，其IGBT抗瞬態高壓侵入能力較弱，易損壞導致逆變器無輸出。
（三）輸入輸出電路故障（占比20%）
輸入輸出電路負責市電輸入、輸出的傳輸與保護，其故障會導致UPS無法接收市電或無法輸出交流電，易被忽視，多為線路接觸不良或部件老化導致。一是輸入電路故障，輸入保險絲熔斷、輸入整流橋損壞，導致市電無法進入UPS內部，表現為UPS面板無任何顯示、無輸出，打開機殼可觀察到輸入保險絲燒斷、發黑，用萬用表檢測整流橋無導通性；輸入開關、接線端子松動、氧化，導致市電輸入中斷，表現為插拔輸入電源線時面板偶爾有顯示，松手后無反應，尤其老舊機型易出現此類問題；二是輸出電路故障，輸出保險絲熔斷、輸出端子松動或氧化，導致逆變器輸出的交流電無法傳輸至負載，表現為UPS面板顯示正常，但負載無供電，測量輸出端子無電壓；輸出濾波電感、濾波電容損壞，導致輸出電壓異常或無輸出，同時可能伴隨異響；三是線路故障，輸入輸出線纜破損、斷裂，導致供電傳輸中斷，表現為無輸出，更換線纜后可恢復正常；部分艾默生在線式UPS默認無旁路輸出，需開機后才有正常逆變輸出，若誤操作未開機，會誤判為無輸出故障。
（四）靜態開關與控制板故障（占比10%）

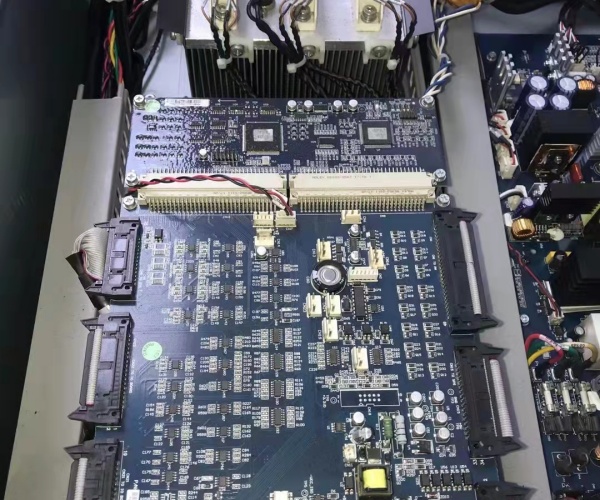

靜態開關負責市電與逆變器輸出的切換，控制板是UPS的“控制中樞”，兩者故障會導致UPS無法正常切換供電或接收控制指令，間接引發無輸出故障。一是靜態開關故障，靜態開關晶閘管損壞、觸發電路故障，導致市電與逆變器輸出無法正常切換，表現為市電正常時無輸出，或市電中斷后無法切換至電池供電，用萬用表檢測晶閘管無導通性，伴隨“靜態開關故障”報警（故障碼STS FAIL）；二是控制板故障，控制板上的CPU芯片、BIOS芯片損壞，導致UPS無法接收啟動指令、無法控制逆變器、靜態開關工作，表現為UPS面板無顯示、無輸出，或面板顯示混亂，無法操作；控制板供電故障、線路虛焊，導致控制板無法正常工作，觸發保護機制，切斷輸出；三是保護電路故障，過流、過壓、過熱保護電路誤動作或損壞，導致UPS無輸出，排查輸入電壓、負載正常后，仍無法恢復輸出，需檢測保護電路元件。此外，控制板上的穩壓反饋電路（核心為TL431和光耦）損壞，會導致輸出電壓失控，進而觸發保護，切斷輸出。
二、針對性維修方法（分故障類型，適配一線運維）
維修前確認故障點，選用艾默生原廠配件（避免非原廠件導致二次故障，尤其功率模塊、控制板、蓄電池等核心部件），嚴格按照艾默生原廠手冊操作，維修后進行空載測試、負載測試、充放電測試，確保故障徹底解決，具體方法按故障類型分類說明，兼顧不同故障的實操難度，結合便捷維修技巧提升效率。
（一）蓄電池組故障維修
1. 蓄電池老化、損壞：更換老化、損壞的蓄電池，選用與原廠規格一致的蓄電池（如艾默生專用鉛酸蓄電池、鋰電池），確保單體電壓、容量匹配，更換時注意正負極接反，避免短路；更換后對電池組進行均衡充電，按照艾默生UPS充電規范，設置充電電壓、電流，確保充電充分；若僅單個單體損壞，可單獨更換對應單體，更換后重新均衡充電，避免整組電池性能下降。
2. 電池連接線與充電電路故障：清理電池連接線接頭氧化層，緊固接頭，若連接線斷裂、破損，更換與原廠規格一致的連接線，做好絕緣處理；更換損壞的充電模塊，選用艾默生原廠充電模塊，更換后測試充電電壓、電流，確保充電正常；若充電模塊內部整流橋、濾波電容損壞，可單獨更換對應元件，補焊虛焊部位，清理焊盤雜質，測試無誤后裝機使用。
（二）逆變器故障維修
1. 功率模塊與驅動電路故障：更換損壞的逆變器功率模塊（IGBT），選用與原廠型號一致的模塊，更換時注意模塊的額定電壓、電流匹配，做好散熱處理；更換損壞的驅動芯片、光耦，補焊驅動線路虛焊部位，用示波器檢測驅動信號，確保信號正常；維修后測試逆變器輸出波形，確保波形穩定、無畸變，符合市電標準（220V±10%，50Hz）。
2. 濾波電容與保護故障：更換鼓包、漏液、容量衰減的濾波電容，選用與原廠規格一致的電容，更換后測試輸出電壓穩定性；排查負載短路、輸入電壓異常問題，修復后復位保護電路，若保護電路元件損壞，更換對應元件，避免保護電路誤動作；針對艾默生高頻UPS IGBT抗瞬態高壓能力弱的問題，可加裝浪涌保護器，提升設備防護能力。
（三）輸入輸出電路故障維修
1. 輸入電路故障：更換燒斷的輸入保險絲，選用同規格保險絲，更換前排查輸入電路短路故障，避免再次熔斷；更換損壞的輸入整流橋，選用與原廠規格一致的整流橋，補焊虛焊部位，測試整流效果；緊固輸入開關、接線端子，清理氧化層，修復破損的輸入線纜，確保市電輸入順暢。
2. 輸出電路故障：更換燒斷的輸出保險絲，緊固輸出端子，清理氧化層，修復破損的輸出線纜；更換損壞的輸出濾波電感、電容，測試輸出電壓，確保電壓穩定；對于艾默生在線式UPS，若誤判無輸出，可通過WinPower2000軟件更改配置為“上市電有旁路輸出”，避免操作失誤導致的故障誤判。
（四）靜態開關與控制板故障維修
1. 靜態開關故障：更換損壞的靜態開關晶閘管，選用與原廠規格一致的晶閘管，更換后測試切換功能，確保市電與逆變器輸出切換順暢；修復靜態開關觸發電路，更換損壞的觸發元件，補焊虛焊部位，確保觸發信號正常。
2. 控制板故障：更換損壞的控制板CPU芯片、BIOS芯片，選用艾默生原廠芯片，補焊控制板虛焊線路，清理控制板積塵；修復控制板供電電路，更換損壞的供電元件，確保控制板供電穩定；若控制板損壞嚴重，直接更換原廠控制板，更換后重新配置UPS參數，確保設備正常工作；修復穩壓反饋電路，更換損壞的TL431、光耦，微調外接電壓，檢測反饋環路靈敏度，確保反饋正常。
結語：艾默生UPS電源無輸出的硬件故障，核心集中在蓄電池組、逆變器和輸入輸出電路，通過“先外部后內部、先簡單后復雜”的排查流程，結合故障碼與檢測技巧，可快速定位故障點。日常運維中，做好供電管控、定期維護和規范操作，能大幅降低故障發生率。
