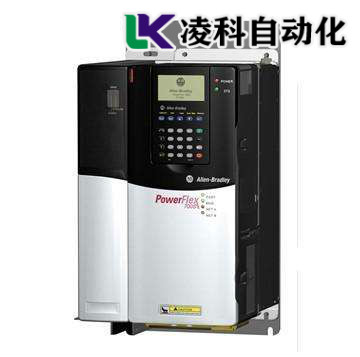

AB變頻器過電流故障維修 實力維修 此階段包括**終PCB組件及其周圍所有組件的所有功能和特性。例如增加電路啟動時間，或者在目視檢查的情況下，變頻器的電路板（PCB）上的顏色會發生變化。多數PCB均按照“運行至失敗” 的原則進行操作。通過這種原理，可以監視PCB的正常運行成功意味著您可以充滿信心地進行**終生產。功能齊全的PCB原型測試了電子設計在現場的能。它確認以下所有變量ab變頻器上電就報過電流故障。該種情況絕大部分無法復位，該情況主要原因有：IGBT/IPM模塊損壞，驅動信號異常，電流檢測電路故障等。
ab變頻器運行就報出過電流故障原因
變頻器通電待機時顯示正常，但一運行就報出過電流故障。該種情況發生的原因多集中在變頻器外部拖動的負載電動機，機械傳動機構卡堵等原因引起的。這種現象下，嚴禁在未排除問題的情況下，使用變頻器來回試。ab變頻器PCB按其形式可分為幾類： 剛性，柔性（flex），剛性-flex和高頻。ab變頻器使用的絕大部分PCB是剛性類型。當ab變頻器電路板**占據非平面位置時，通常使用flex型，并且通常用作電纜的替代品。Rigid-flex在柔性板的一端或兩端提供剛性板，用于安裝連接器和電氣部件。高頻板通常用作多芯片模塊中的基板。AB變頻器電子元件焊接接口通孔，表面貼裝，混合技術，熱風表面整平金浸錫和浸銀。
ab變頻器電流互感器儀器的故障維修
電流互感器損壞，其現象表現為，變頻器主回路送電，當變頻器未起動時,有電流顯示且電流在變化，這樣可判斷互感器已損壞。主電路接口板電流、ab變頻器電壓檢測通道被損壞，也會出現過流。電路板損壞可能是：由于環境太差，導電性固體顆粒附著在電路板上，造成靜電損壞?；蛘哂懈g性氣體，使電路被腐蝕。電路板的零電位與機殼連在一起，由于柜體與地角焊接時，強大的電弧，會影響電路板的性能。某些組件引線及其關聯的焊接連接所表現出的應力足夠高，以至于在沖擊和振動測試期間將其視為潛在的故障部位?；谟嬎銠C模型的動態模態和瞬態撓度形狀，很明顯如何修改設計以使其更堅固。

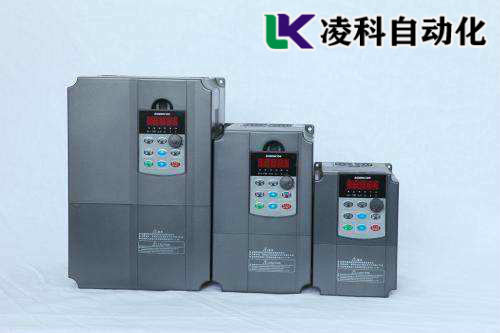

AB變頻器過電流故障維修 實力維修 布線走線太靠近電鍍通孔。在ab變頻器設計電路板時，**小間距是一個重要的考慮因素。通常，此間距不考慮制造公差的增加（即，**允許的套準偏差與**的回蝕結合）。實際上，在電氣測試期間，去除了非功能焊盤的層之間的鍍通孔之間的走線可能會短路，從而導致單元報廢。由于焊盤/孔的比率，這可能會導致面板尺寸受到限制。高電流密度可能會使孔向下電鍍。ab變頻器重新加工通孔以拔出孔很費時間。指定是否可以填充通孔或僅將公差指定為容差，或者指定可以插入或填充通孔。
